スチーマー給水金具 水垢除去の方法

スチーマー給水口から給水しても中に水が入っていかない
自動給水装置から給水されても中に水が入っていかず、オーバーフローから排水されてしまう


特に10年以上稼働している器体は給水金具に水垢が詰まってしまい、中に水が入っていかないことがあります。
このような場合は、給水金具を掃除して水垢を除去すると直ることがあります。
清掃作業を行う前に・・・
まずは給水部分の形状をご確認下さい
手動給水 自動給水装置付き
電気式スチーマー(1kW)
EL−90 シリーズ
EL−97 シリーズ
ECOシリーズ

ガスボイラー付きスチーマー
TH−1(B)−90
TH−1(B)−97
電気式スチーマー(2kW)
DXシリーズ(デジタルタイマー付の機種)
GK−97 シリーズ

ガスボイラー付きスチーマー
TH−1(D)−90
TH−1(D)−97

※以下の機種では給水金具の清掃ができません※
ガス式スチーマー
ボールタップ式自動給水装置付のスチーマー(旧DXシリーズなど)
EL(初代)何時間後タイマータイプ
EL−90シリーズで給水金具にプラグ(大)(小)が付いていない機種
 (約20年以上前に製造された器体に存在します)

作業が可能な機種かどうかご不明の際はこちらでご確認頂くか、弊社までお問い合わせ下さい。
※ ご注意 ※

必ずスチーマーの電源を切り、水を抜いて下さい

これを忘れると「からたき」や「大量の水もれ」をおこします。

やけどに注意!
温度が高い場合は給水し、水温が40℃以下になってから水を抜いて下さい。
必要工具 準備するもの

交換作業には、以下の工具が必要になります

21mmスパナ 19mmスパナ 14mmスパナ 各1本
無い場合はモンキーレンチなどで代用が可能です。
※モンキーレンチは金具を痛めやすいので、ご使用の際は慎重に扱って下さい。

プラス(+)ドライバー

割り箸(金具の掃除に使用 竹箸など堅めのものが良い)

そのほか、あると便利なもの
クレCRC556(プラグやナットが外しにくい時に使用)
タオル、ぞうきんなど

上:モンキーレンチ
下:スパナ

スチーマー給水金具 清掃の手順
@ カバーを取り外して給水金具を露出させます
手動給水の場合
給水口から下に伸びているパイプ付け根にあるカバーを外します
自動給水装置付きの場合
自動給水装置操作盤の後に付いているカバーを外します

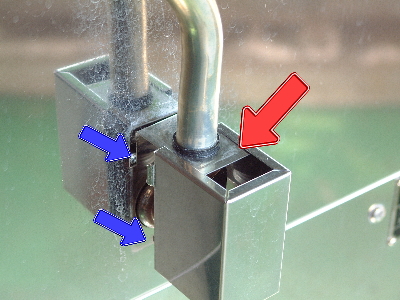

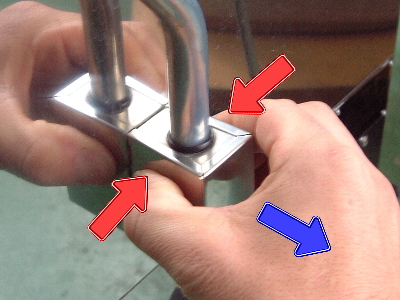

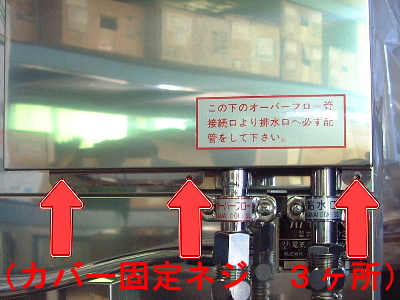

カバーの奥を赤矢印の方向に摘みながら・・・ カバーを固定しているネジ3ヶ所を外します

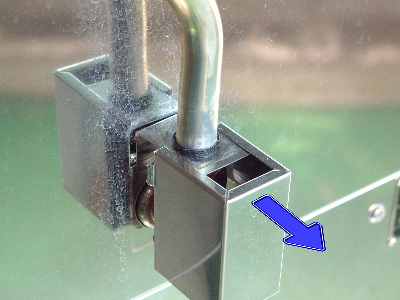

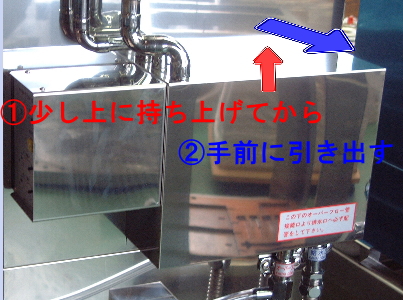

青矢印の方向に引く カバーを少し持ち上げてから、手前に引き出すと外れます
A給水金具の形状を確認します

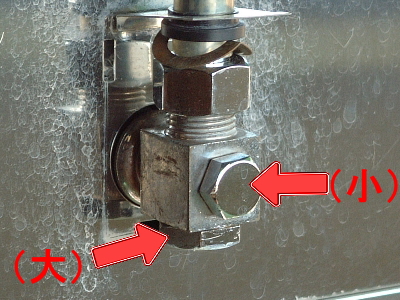

右写真のプラグ(小)(大)が付いている四角形の給水金具をご確認下さい。
また周辺のゴミ・ホコリなどを取り除いて下さい。

※給水金具にプラグ(小)(大)が付いていない場合は清掃作業が出来ません※
カバーを元通りに取り付けて作業を終了して下さい。


※写真は今回の作業と異なるガラス管部分ですが
プラグの外し方は同じです
Bプラグ(小)を外します

プラグ(小)14mmスパナ(またはモンキー)をかけて、左に回す(反時計回り)と外れます。

この際ゲージ金具の連れ回りを防ぐために、金具本体を21mmスパナ(またはモンキー)で固定しながら回すようにして下さい。

※回す方向にご注意下さい※
逆方向(締め付け方向)に回すと、プラグが破損します。

※プラグが固く、外しにくい場合があります※
無理に回さずCRC556などの油を少量ずつ差しながら、慎重に外して下さい。

外したプラグは水あかを落とし、きれい洗って下さい。

※写真は今回の作業と異なるガラス管部分ですが
プラグの外し方は同じです

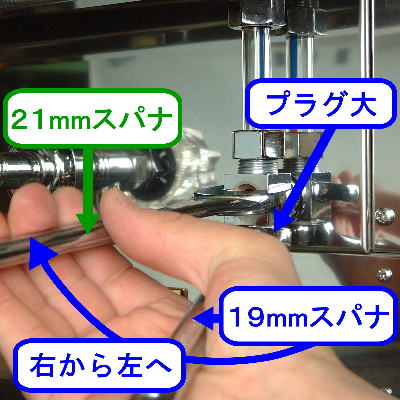

Cプラグ(大)を外します

プラグ(大)19mmスパナ(またはモンキー)をかけて、
右から左に回す(反時計回り)と外れます。

Bと同様ゲージ金具の連れ回りを防ぐために、金具本体を
21mmスパナ(またはモンキー)で固定して回すようにして
下さい。

※回す方向にご注意下さい※
下から見上げて、左回り(反時計回り)の方向です。
逆方向(締め付け方向)に回すと、プラグが破損します。

※プラグが固く、外しにくい場合があります※
無理に回さずCRC556などの油を少量ずつ差しながら、
慎重に外して下さい。

外したプラグは水あかを落とし、きれい洗って下さい。

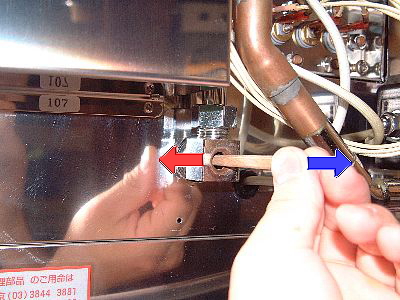

D横穴の水垢を除去します

横穴部分に割り箸などを差し込み、前後に擦りながら詰まっている水垢を除去します。
竹箸など堅めの物を使うと作業がやりやすいです

※水垢が固く割り箸を差し込めないような場合※
ドライバーなどを差し込んでも構いませんが、下記Fに記載してあるプラグ当たり面やネジ部を傷付けないように慎重に行って下さい。

また10cm以上奥に差し込まないようにご注意下さい
(内部のヒーターが破損することがあります)

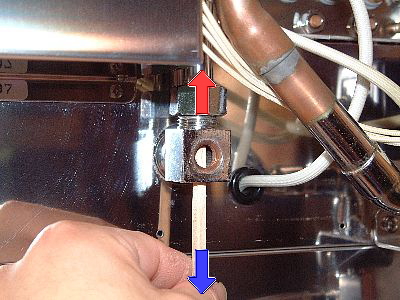

E縦穴の水垢を除去します

縦穴部分に割り箸などを差し込み、上下に擦りながら詰まっている水垢を除去します
竹箸など堅めの物を使うと作業がやりやすいです

※水垢が固く割り箸を差し込めないような場合※
ドライバーなどを差し込んでも構いませんが、下記Fに記載してあるプラグ当たり面やネジ部を傷付けないように慎重に行って下さい。

※写真は今回の作業と異なるガラス管部分ですが、形状は同じです

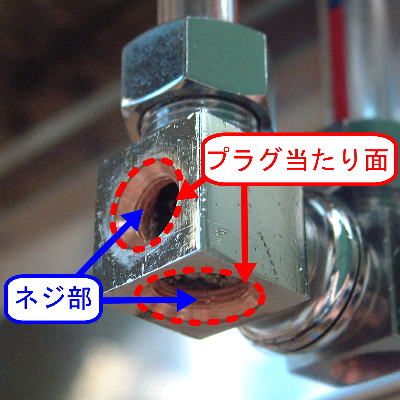

F給水金具本体を掃除します

給水金具のネジ部プラグ当たり面にゴミや水あかが残って
いると水が漏れる場合がありますので、きれいに取り除いて
下さい。
ぞうきんなどを使うと便利です。
※水垢が固く割り箸を差し込めないような場合※
ドライバーなどを差し込んでも構いませんが、下記Fに記載してあるプラグ当たり面やネジ部を傷付けないように慎重に行って下さい。

特にネジ部やプラグ当たり面にゴミや水垢が残っていると、水漏れ止まらなくなる場合があります。

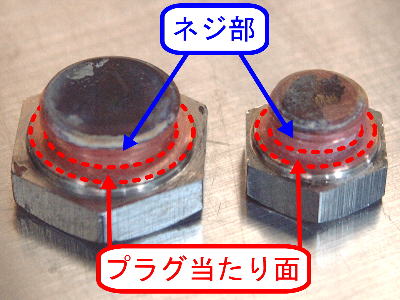

Gプラグ(小)(大)を掃除します

ネジ部やプラグの当たり面にゴミや水垢が残っていると、水が漏れる場合がありますので、きれいに取り除いて下さい。

ぞうきんなどを使うと便利です。

Iプラグ(大・小)を取り付けます

外した時と逆の手順で取り付けます。
プラグ(大)19mmスパナを使って左から右へ(時計回り)回し・・・
プラグ(小)14mmスパナ右回し(時計回り)に締めます。

※プラグの当たり面にゴミや水あかなど挟まないようにして下さい※
水漏れが起こる場合があります。

※プラグを曲がってねじ込まないようご注意下さい※
曲がったままねじ込むと、ゲージ金具やプラグが破損します。

※プラグの締めすぎにご注意下さい※
軽く手応えのある程度で充分です。 締めすぎると、ゲージ金具やプラグが破損する場合があります。

Jスチーマーに少量ずつ給水し、水漏れがないか確認します

※水が漏れる場合の対処方法※
 プラグの当たり面やネジ部にゴミや水あかなどが挟まっていませんか?
 プラグの締め付けが弱くありませんか?
 プラグの当たり面やネジに大きなキズがありませんか?
 プラグ(大・小)は交換部品としてご用意していますので、損傷がある場合は交換をお勧めします。
 給水金具本体側に大きなキズ、損傷がある場合は金具本体の交換が必要になります。
 出張修理扱いになりますので、詳しくは当社までお問い合わせください。
Kカバーを元通りに取り付けます
手動給水の場合 自動給水の場合
化粧板(赤矢印)をカバーの折り返しの内側に入れて
取付穴(青矢印の3箇所)にカバーのツメを差し込みます。

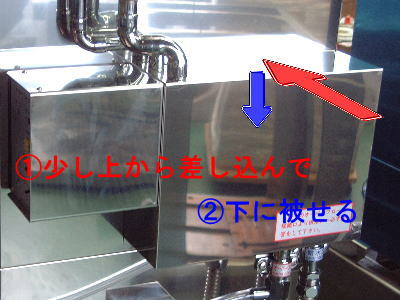

カバーを少し上から差し込んで、下に被せます。
カバーの上部を本体のツメ(銅板)の内側に差し込み、隙間の無いように取り付けて下さい。

最後にカバー底部に固定ネジ3ヶ所を取り付けて下さい。
これで給水金具の清掃が完了です!
おつかれさまでした
